Class T zekering

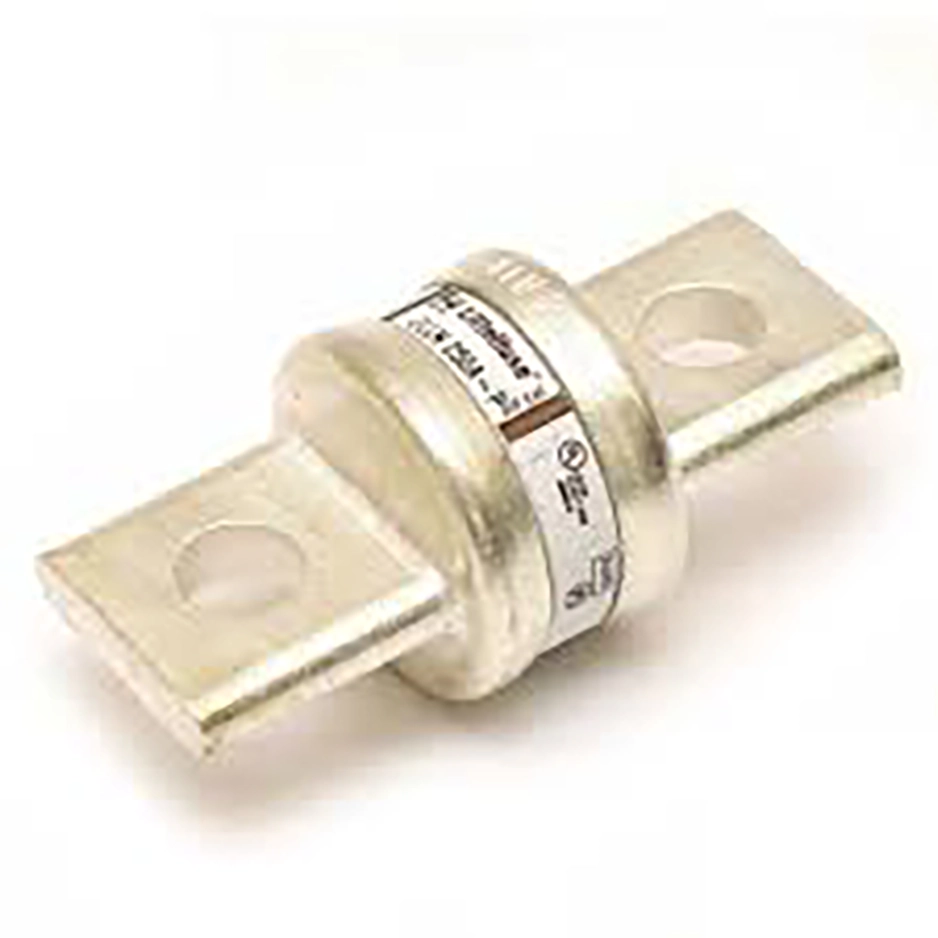

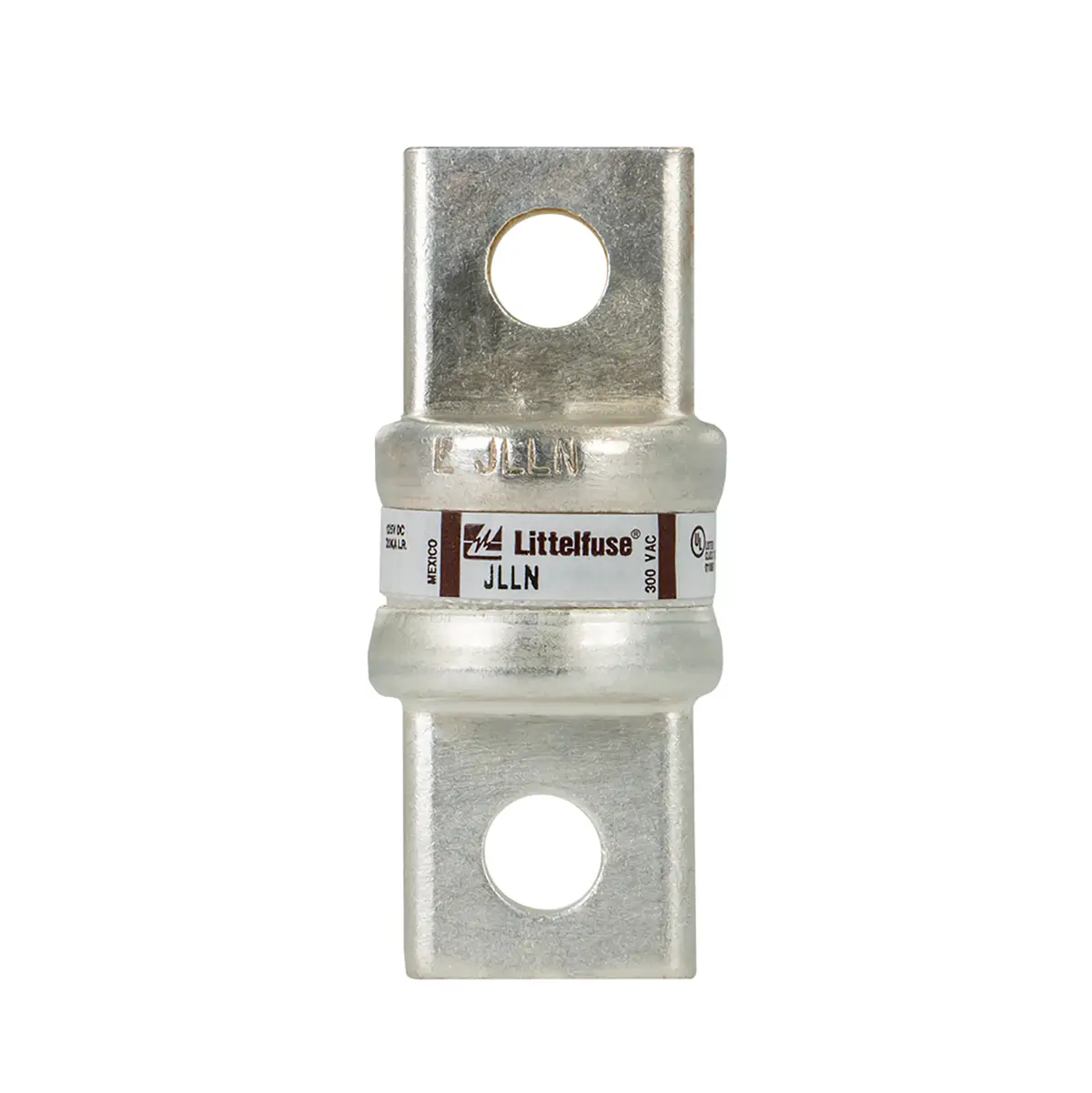

Littlefuse Class T zekering uit de JLLN-serie voor 300 V AC-toepassingen. Deze zekeringen zijn fast-acting en current-limiting, met een ampèragebereik van 1 tot 1200 A. In de datasheet worden ze omschreven als zeer compact en bedoeld voor kortsluitbeveiliging van drives, surge-sensitive componenten, power conversion devices en compacte hoofdschakelaars.

De serie combineert een AC interruptievermogen van 200 kA rms symmetrisch met een DC-bereik van 160 V DC voor 1–60 A en 125 V DC voor 70–1200 A. Voor DC gelden interruptiewaarden van 50 kA bij 1–30 A en 20 kA bij 35–1200 A. Daarmee is de JLLN-serie geschikt voor installaties waar snelle afschakeling en begrenzing van foutstromen belangrijk zijn.

De uitvoering verschilt per stroomgebied. Voor 1–30 A heeft de zekering een melamine body met bronze caps, en voor 35–1200 A een melamine body met copper caps. Daarnaast zijn er on-geplateerde en verzilverde aansluitingen beschikbaar, plus solder mount-uitvoeringen voor 35–60 A.

De datasheet noemt ook praktische voordelen in de kastopbouw. Class T fuse blocks vragen minder paneelruimte dan vergelijkbare Class R fuse blocks, en series-rated toepassingen met MCCB load centers en panelboards kunnen hogere interruptiewaarden krijgen. De serie is UL 248-15 Class T, UL Listed, UL Recognized, CSA Certified en RoHS-compliant.

Toepassing

De JLLN-serie wordt toegepast in variable speed drives, power conversion devices zoals inverters, rectifiers en UPS-systemen, power supplies en power distribution units. Ook in compacte hoofdschakelaars en individuele elektrische services en meters komt deze Class T zekering terug.

Bij installaties met hoge foutstromen biedt de serie een compacte oplossing voor kortsluitbeveiliging. De datasheet noemt daarnaast gebruik in main switches voor meter stacks en in series-rated configuraties met molded case circuit breaker load centers en panelboards.

Voordelen

• 200 kA rms symmetrisch op AC: hoge afschakelcapaciteit voor foutstromen tot 200 kA.
• Current-limiting werking: beperkt de thermische en magnetische belasting bij kortsluiting.
• Fast-acting karakteristiek: snelle reactie bij kortsluitstromen en overbelasting.
• Compacte bouwvorm: minder paneelruimte dan vergelijkbare Class R fuse blocks.
• Meerdere uitvoeringen: beschikbaar met on-geplateerde of verzilverde aansluitingen en in solder mount-varianten voor 35–60 A.

Aandachtspunten

De DC-spannings- en interruptiewaarden verschillen per stroomgebied. Controleer daarom altijd de uitvoering en het toepassingsbereik voordat je de zekering in een installatie opneemt.
