Montagedraad H07V2-K
Dynamic Montagedraad H07V2-K is een soepele installatiedraad met PVC-isolatie en kleurcodering. De draad is bedoeld voor bedrading in elektrotechnische installaties binnenshuis en is verkrijgbaar in meerdere lengtes en geleiderdoorsneden.
- 0% btw op zonnepanelen, omvormers en toebehoren.
Is het een particuliere aankoop? Dan betaal je geen btw op zonnepanelen, omvormers en toebehoren! Dit geldt alleen voor zonnepanelen op of bij je eigen woning. Je kunt de btw bij het afrekenen uitschakelen. Voor meer info klik hier.
- 1-4 werkdagen levertijd
Wij proberen je order zo snel mogelijk te versturen. Door schaarste en drukte kan het zijn dat de verzending langer in beslag neemt.
Opzoek naar een installateur?
Opzoek naar een vakkundige installateur? Wij helpen je graag mee. Zo kunt u kiezen voor een geheel verzorgde installatie voor:
Beschrijving
Dynamic Montagedraad H07V2-K is een soepele installatiedraad met PVC-isolatie en een ronde geleideropbouw. De draad heeft een nominale spanning van 450/750 V en een maximale toelaatbare geleidertemperatuur van 90 °C. Daarmee sluit dit type aan op installatiewerk waar een flexibele ader nodig is en waar overzichtelijke adercodering gewenst is.

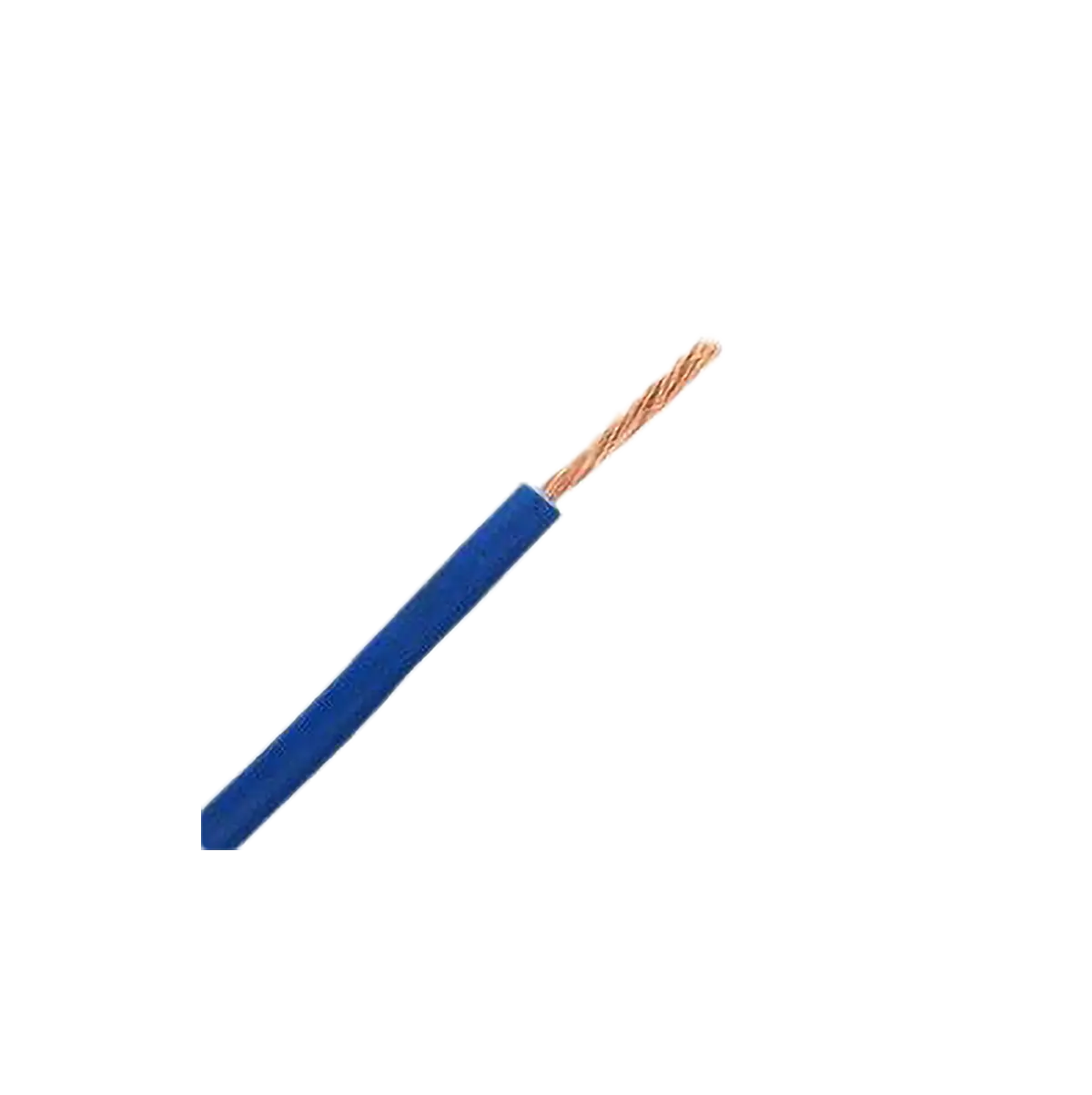

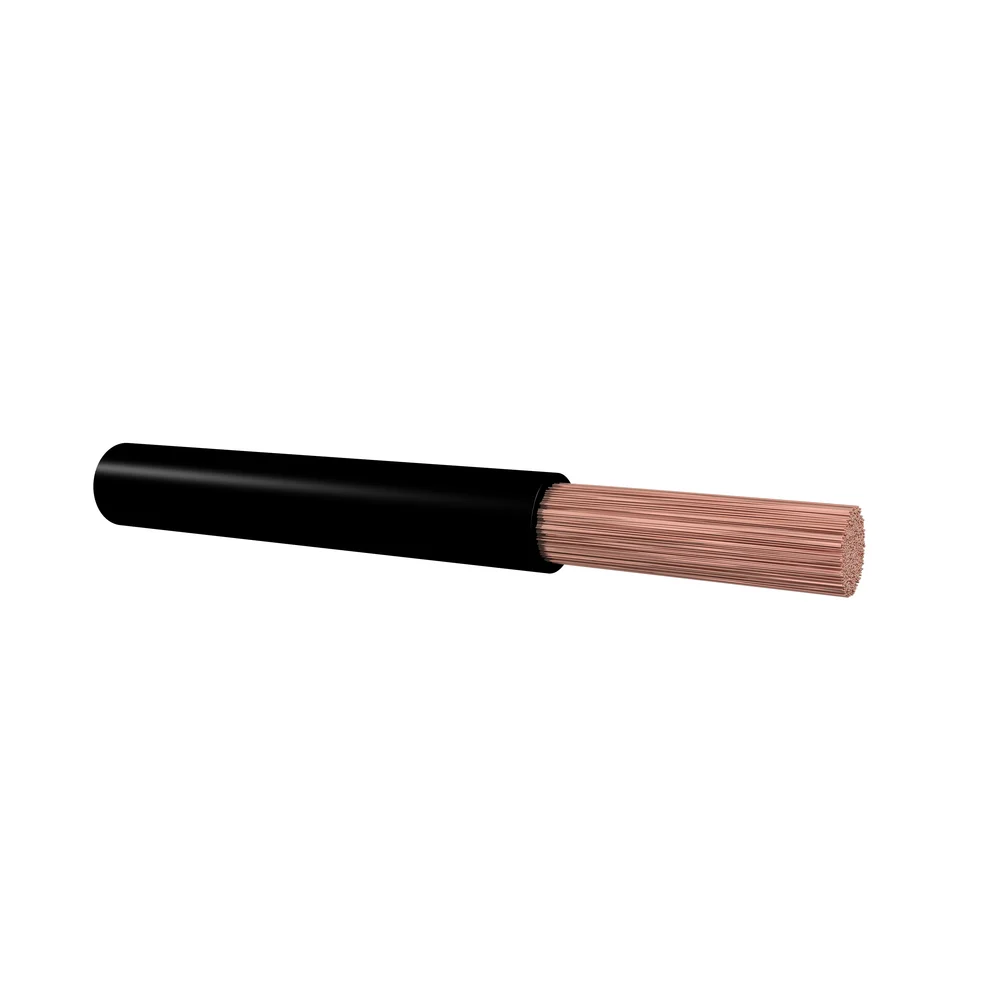

De geleider is uitgevoerd in klasse 5 en heeft een blanke oppervlakte. De aders zijn kleurgecodeerd, wat het aansluiten en herkennen in verdeelkasten en schakelkasten overzichtelijk maakt. De mantel en aderisolatie zijn beide uitgevoerd in polyvinylchloride (PVC).

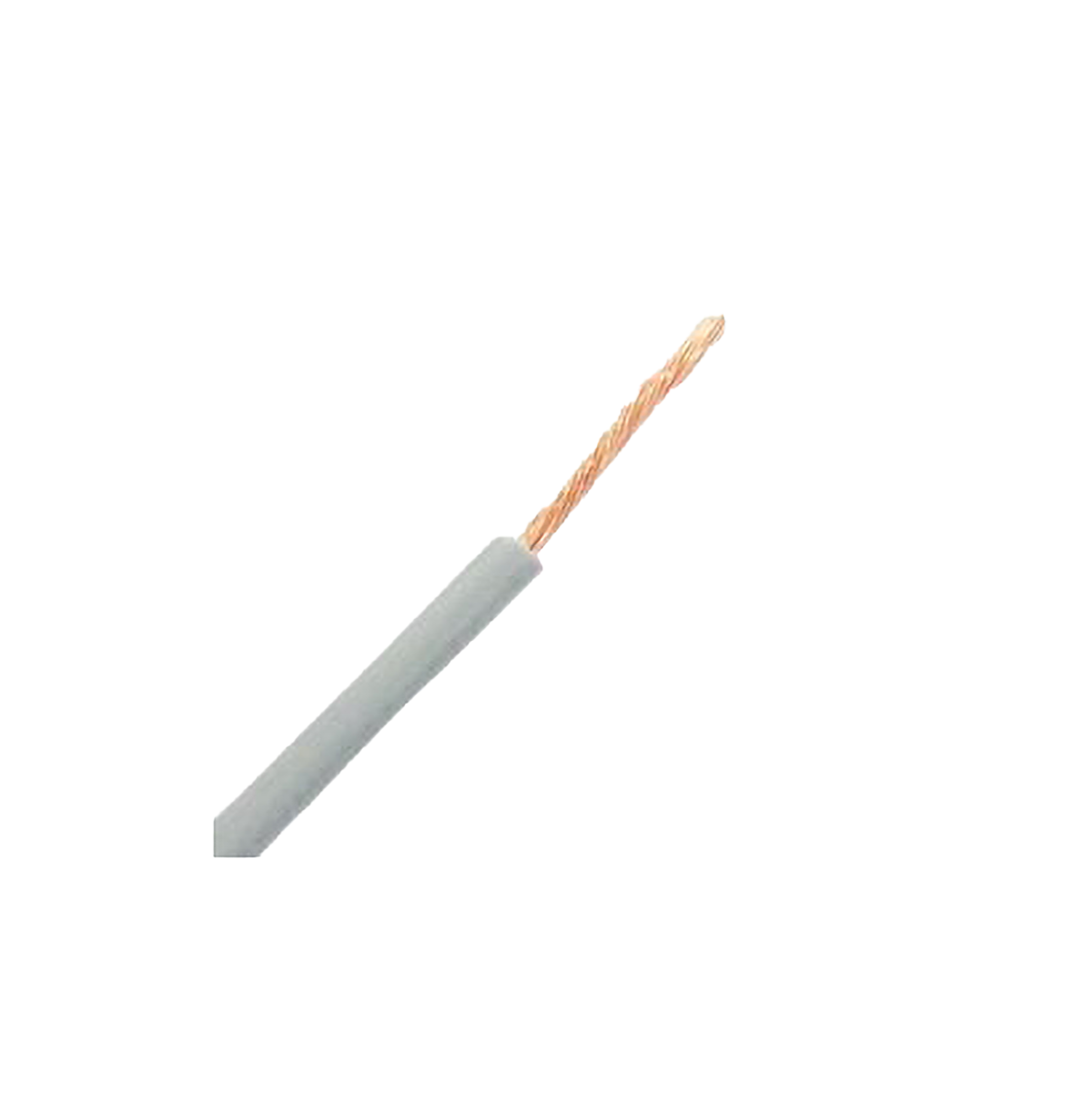

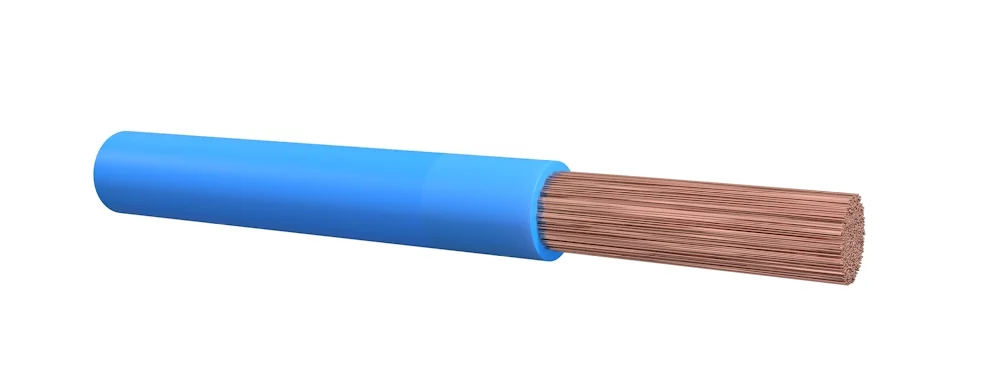

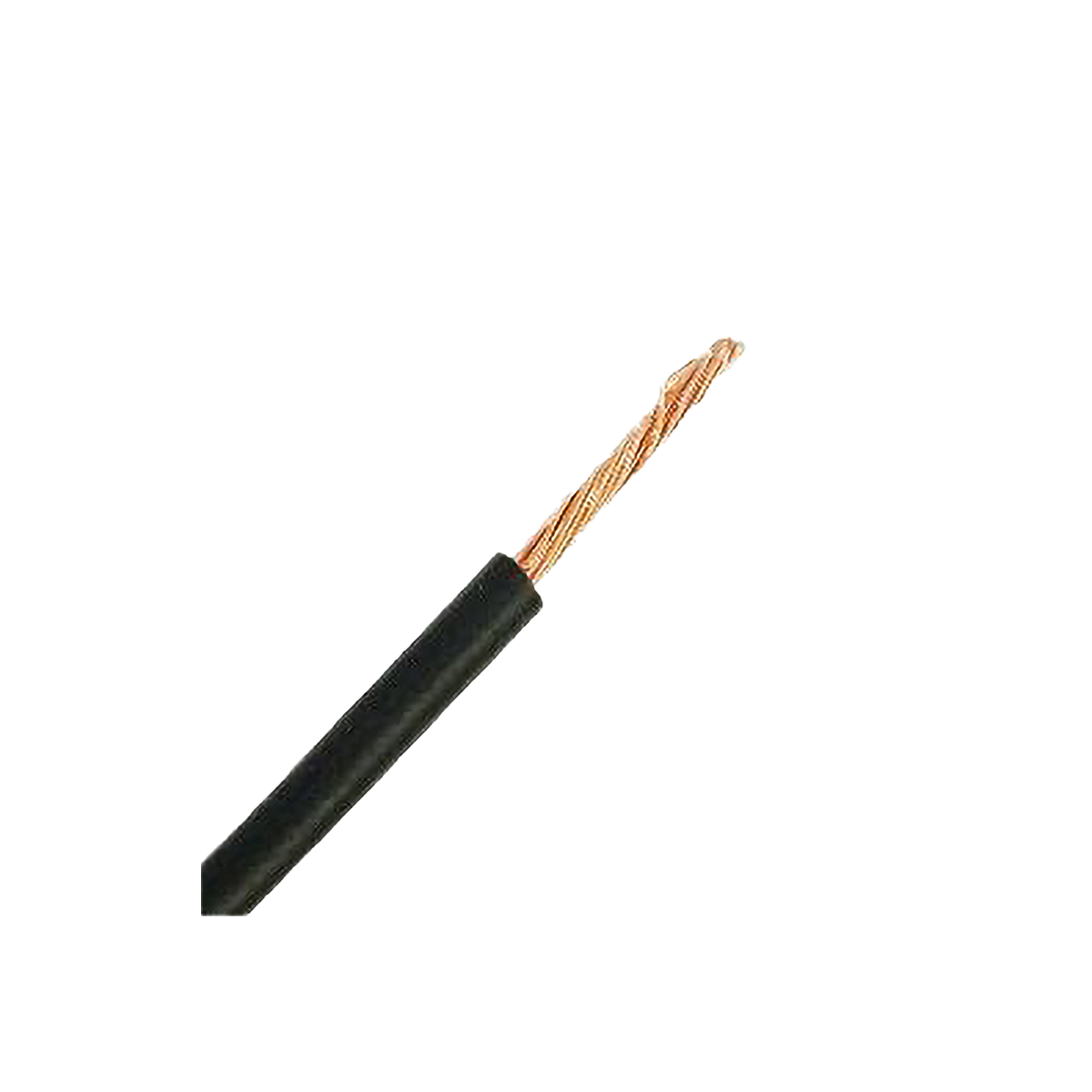

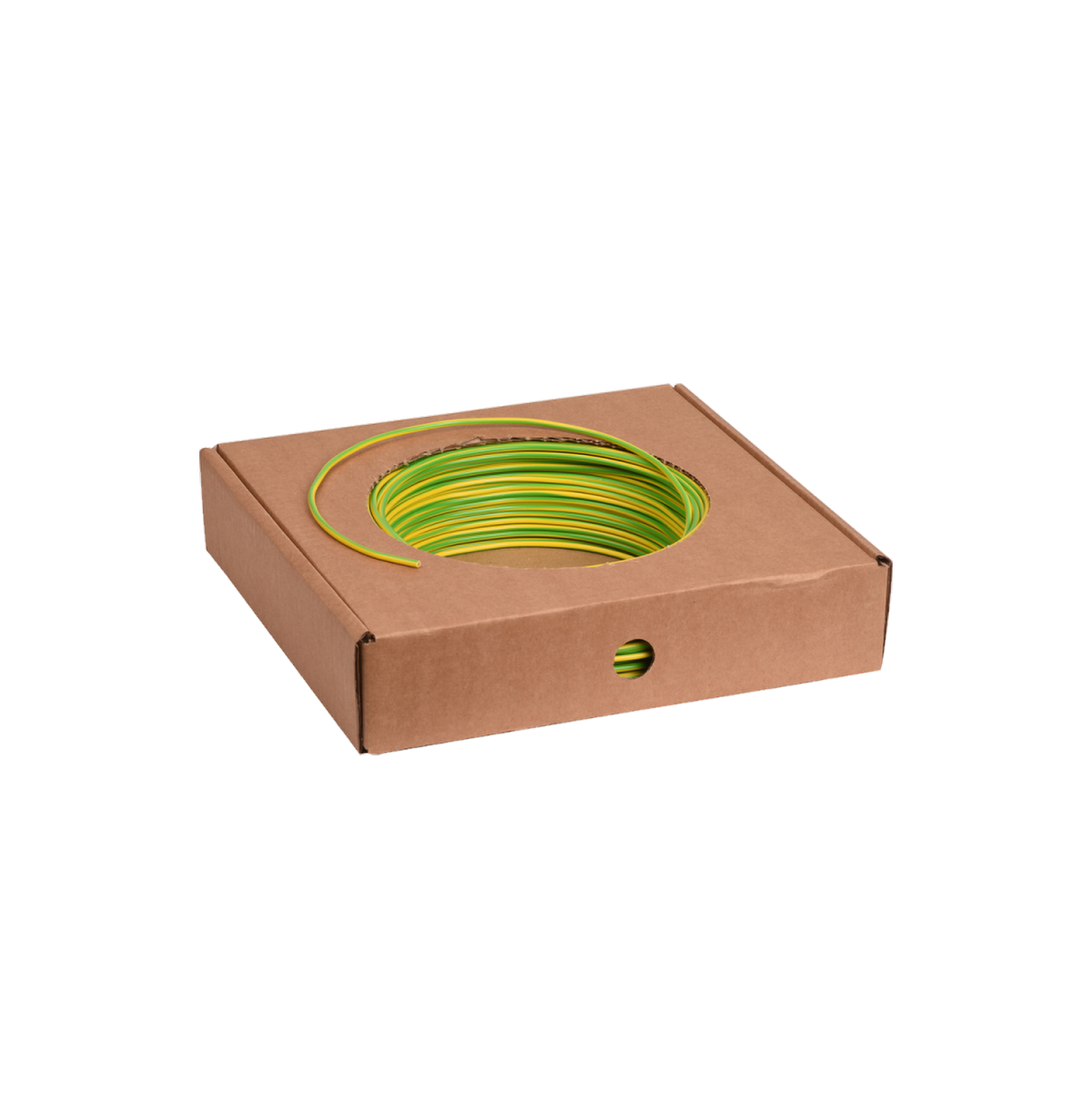

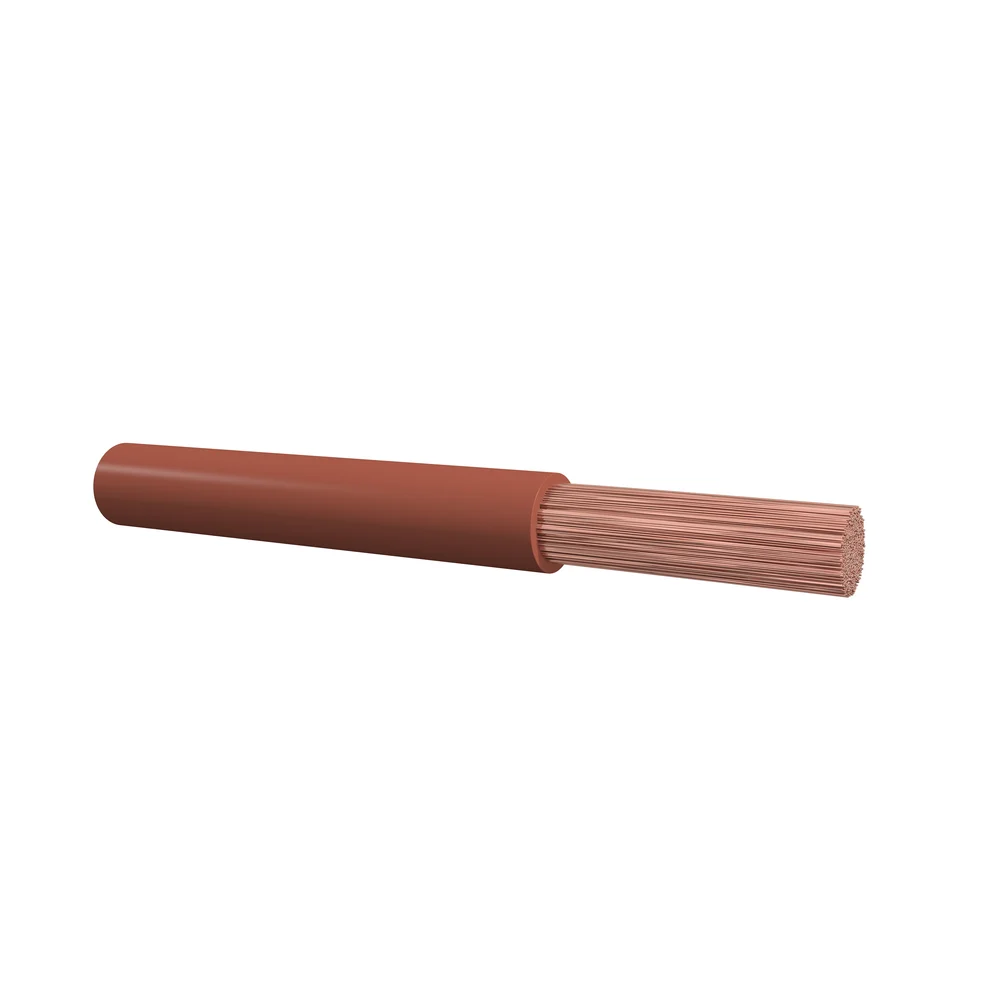

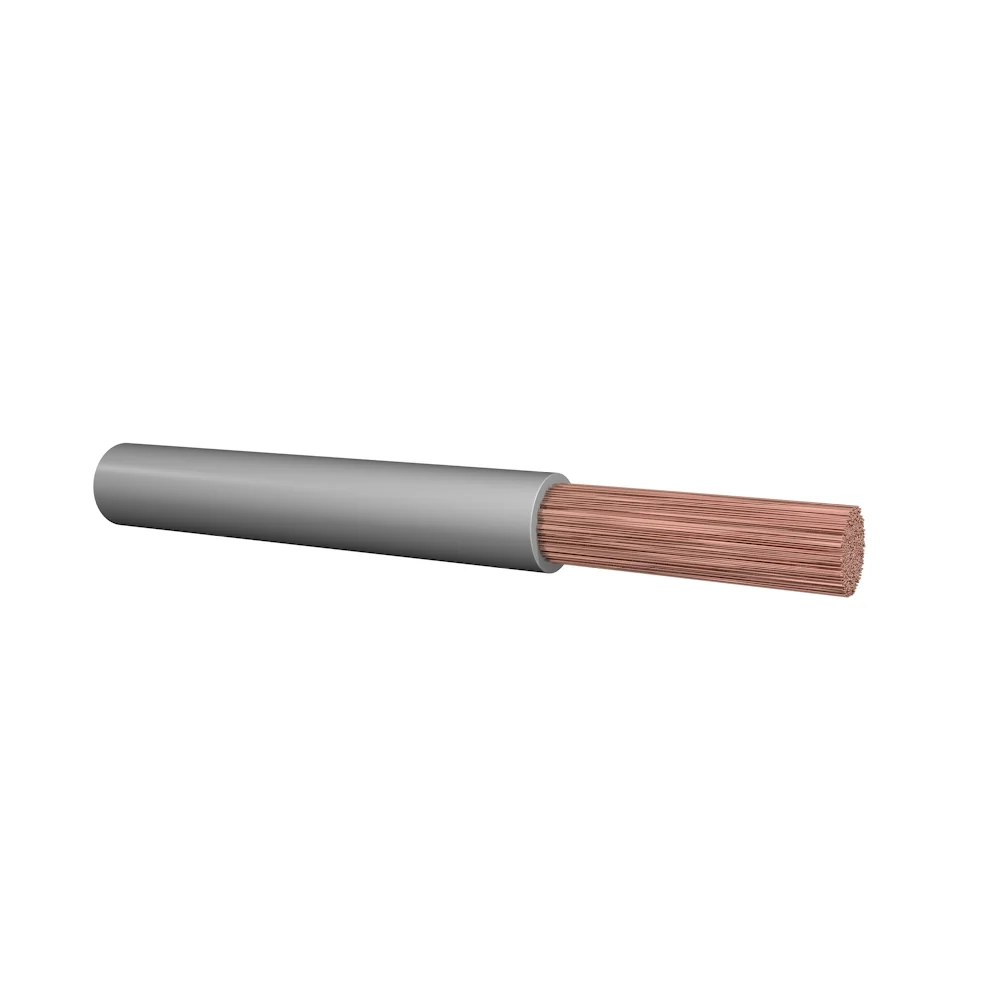

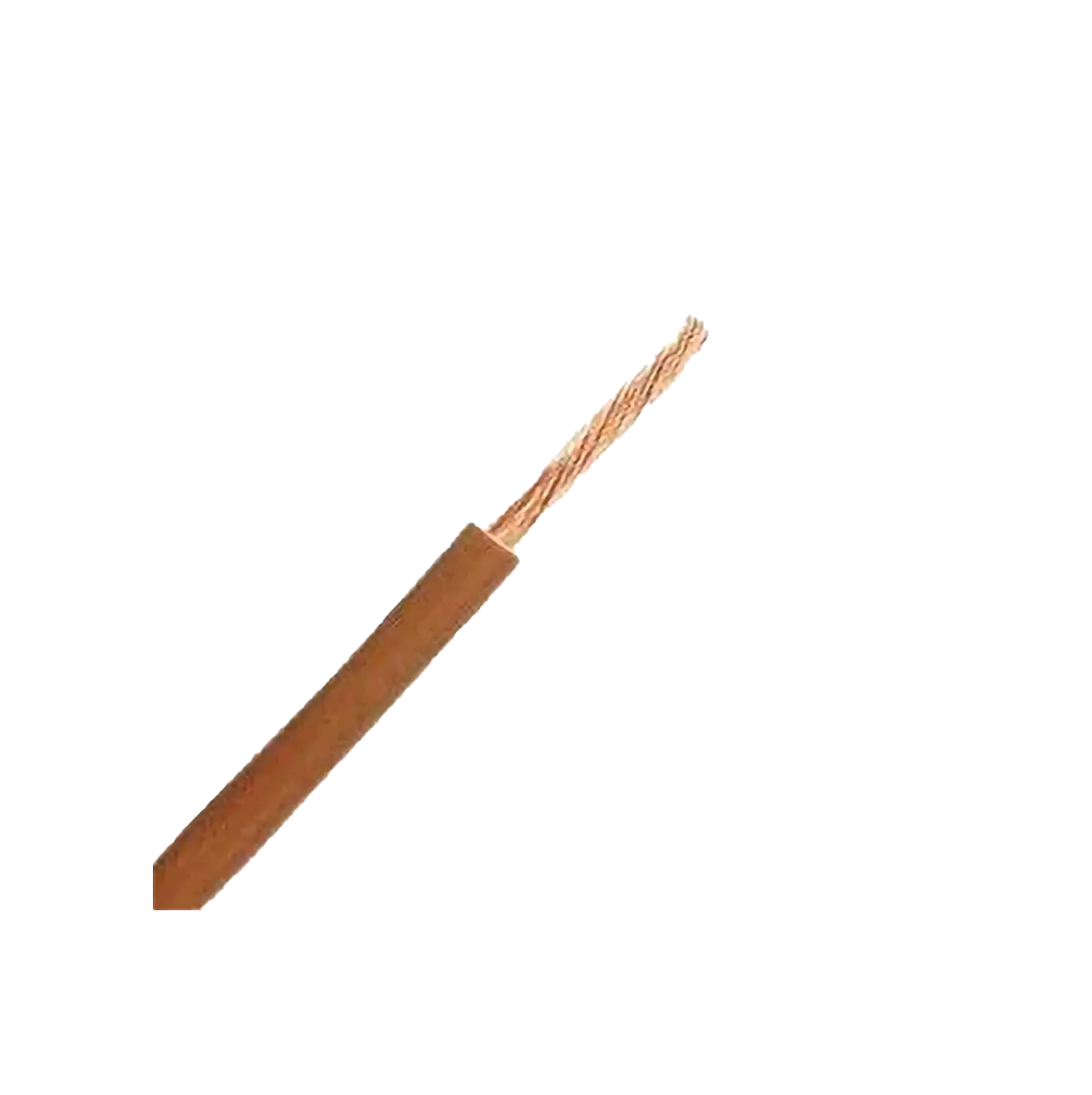

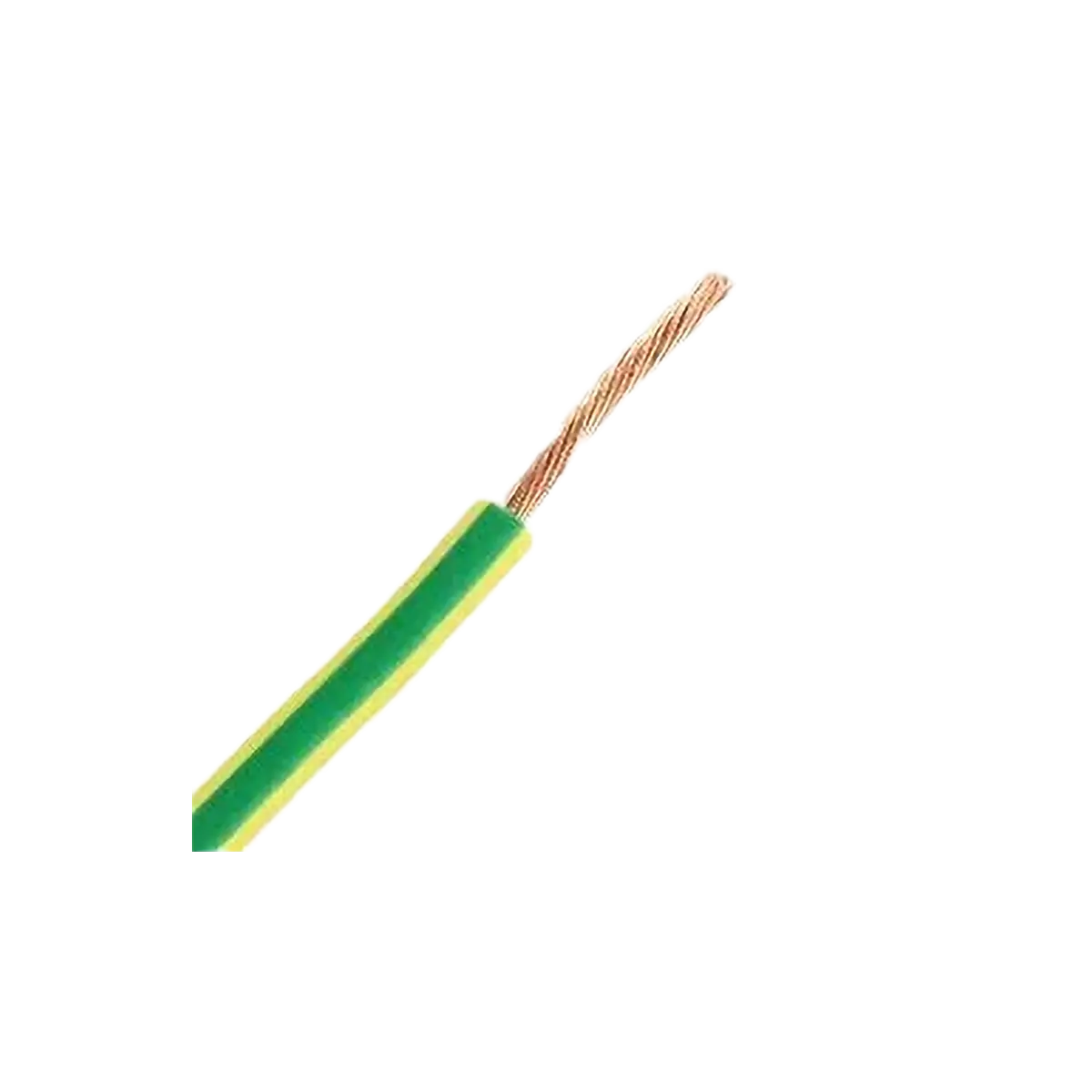

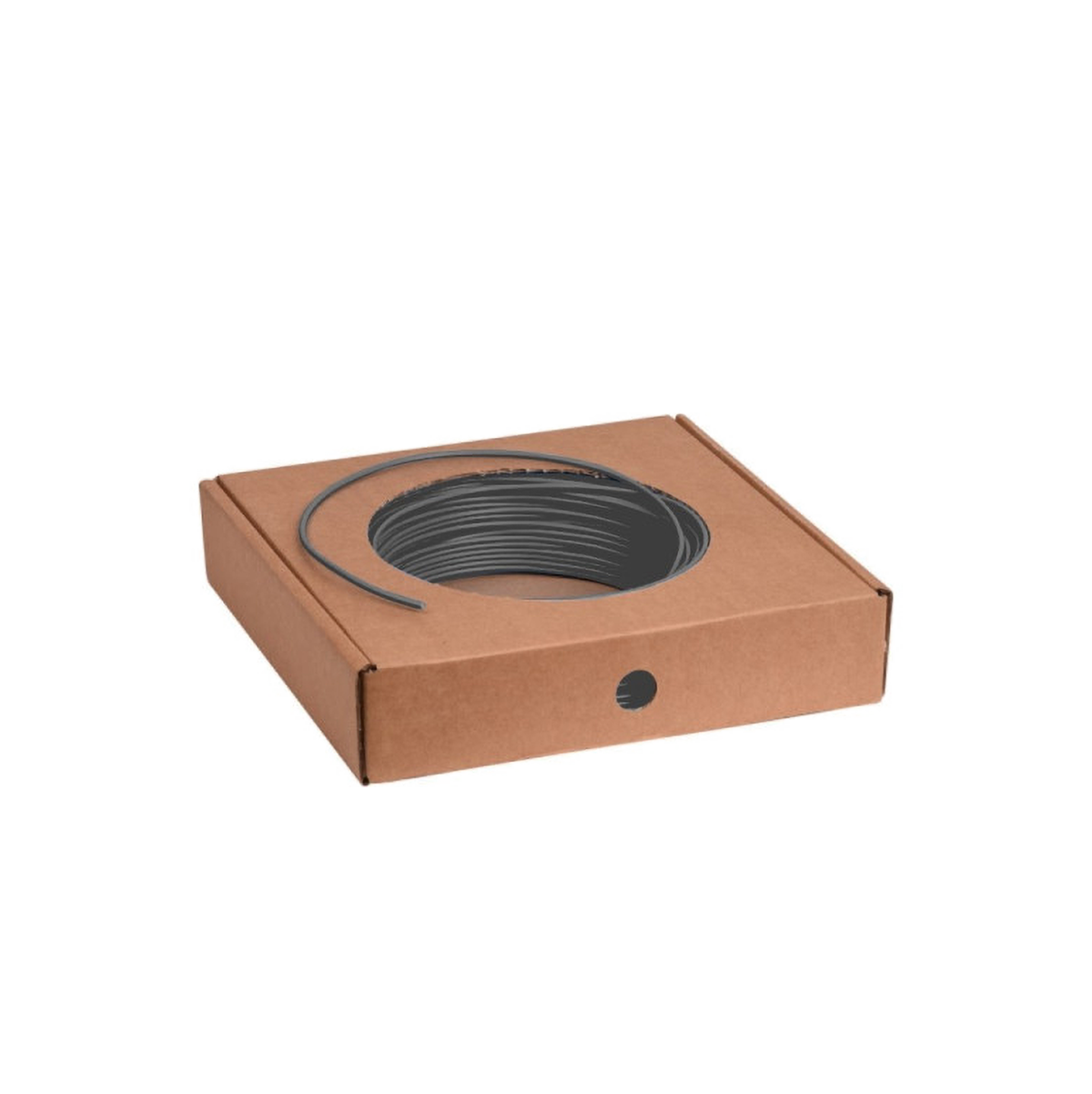

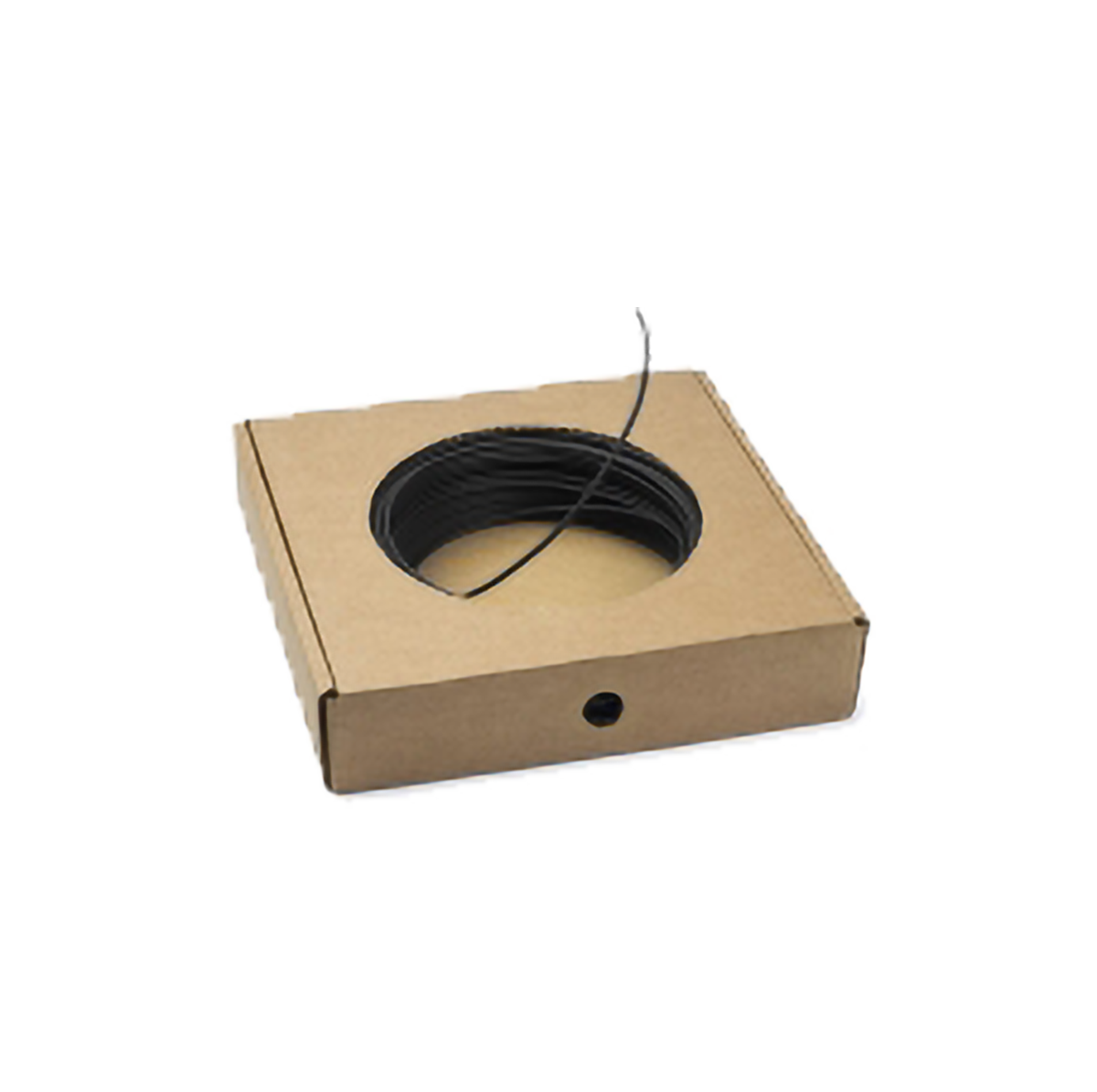

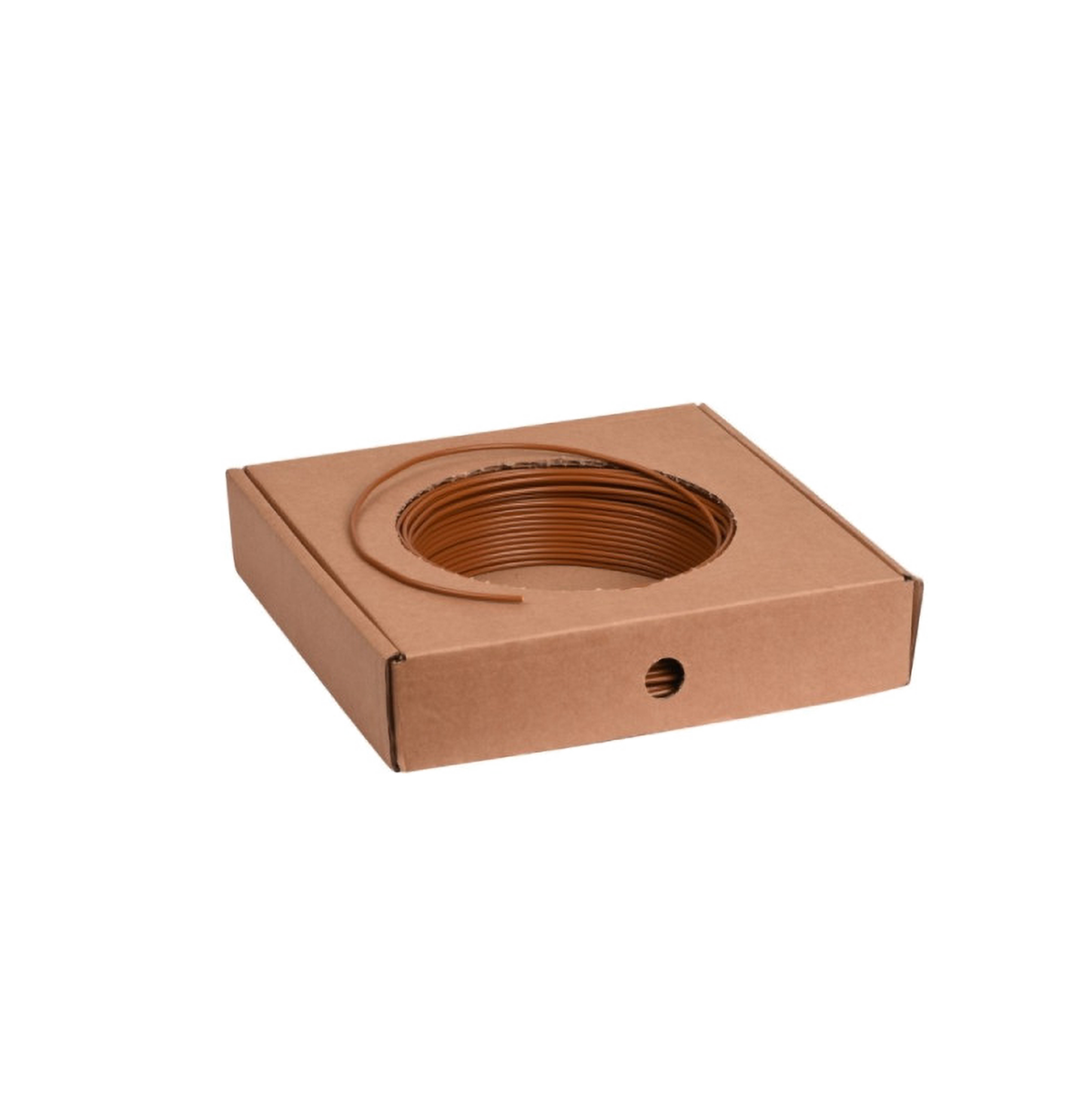

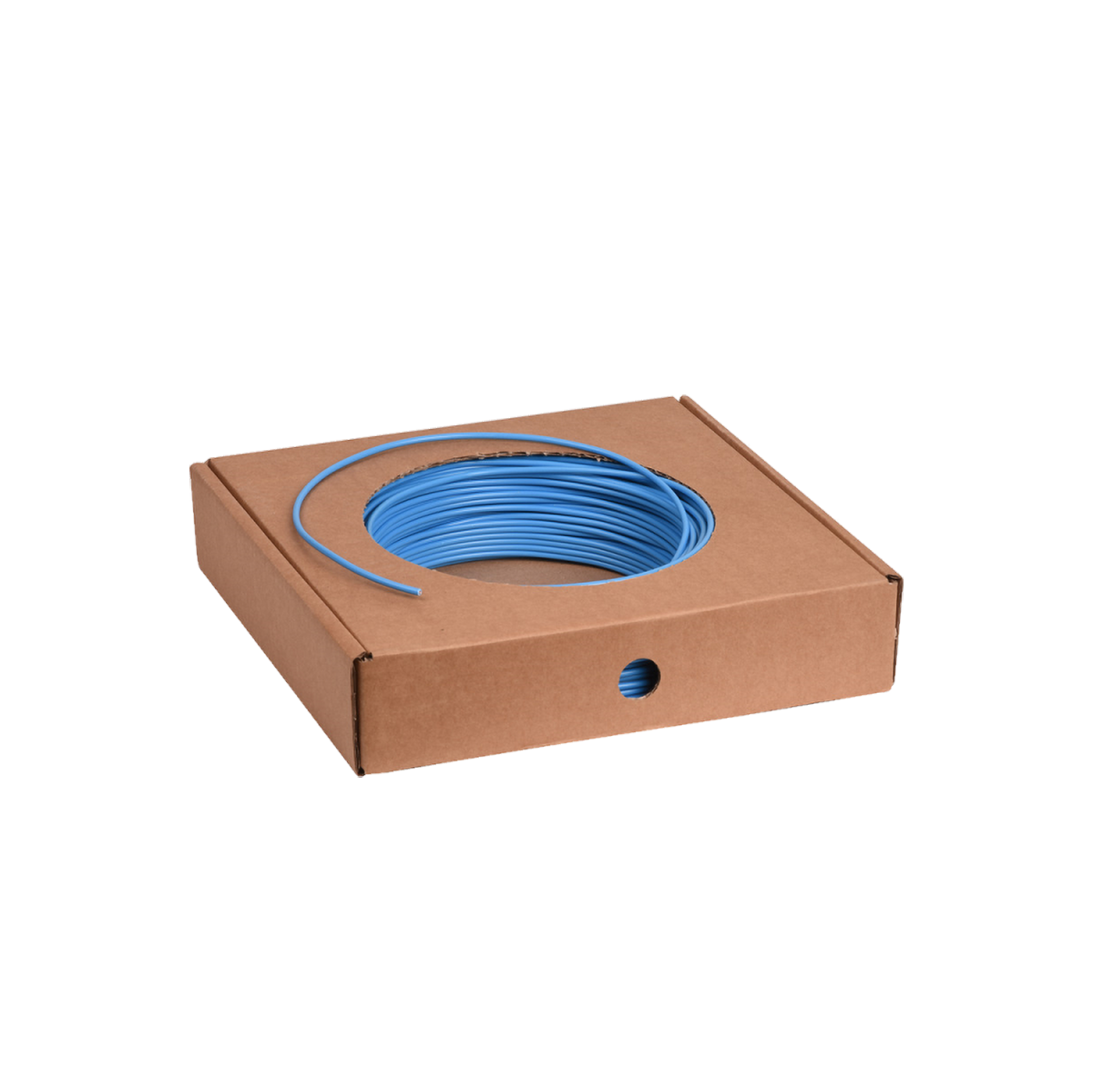

De kabel is leverbaar in meerdere lengtes en meerdere geleiderdoorsneden. In de productdata komen varianten voor met verschillende aderkleuren, waaronder bruin, blauw, grijs, zwart en groen-geel. De opgegeven buitendiameter is circa 7,3 mm, met een minimale buigradius van 29,2 mm voor stationaire toepassing.
Toepassing
Deze montagedraad is bedoeld voor elektrotechnische installaties binnenshuis, waaronder bedrading in verdeelkasten en schakelkasten. De combinatie van soepele klasse 5-geleider en kleurcodering maakt de draad geschikt voor installatiewerk waarbij aansluiting en herkenning per ader belangrijk zijn.
Voordelen
- Soepele klasse 5-geleider: maakt verwerken en aansluiten in installaties overzichtelijk.
- 450/750 V nominale spanning: passend binnen de opgegeven spanningsklasse van het product.
- PVC-isolatie en PVC-mantel: beide lagen zijn uitgevoerd in polyvinylchloride.
- Maximale geleidertemperatuur van 90 °C: geschikt voor toepassingen met hogere warmtelast.
- Kleurcodering per ader: helpt bij het onderscheiden van de aders tijdens montage en onderhoud.
Aandachtspunten
De kabel is niet halogeenvrij en niet rookarm volgens de opgegeven normen. Ook zijn er geen scherm, armering, aardgeleider of vochtbarrière aanwezig.
Eigenschappen
| Aantal aders | 1 |
|---|---|
| Aantal meter kabel | 1 meter, 100 meter |
| Adercodering | Kleur |
| Adercodering volgens HD 308 S2 | Nee |
| Aders getwist | Nee |
| Bewapening/armering | Geen |
| Brandvertraging volgens IEC 60332-1-2 | Nee |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Buitendiameter circa | 7.3 |
| Eurobrandklasse volgens EN 13501-6 | Eca |
| Euroklasse brandende vallende druppels/deeltjes volgens EN 13501-6 | Geen |
| Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6 | Geen |
| Euroklasse rookontwikkeling volgens EN 13501-6 | Geen |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Geleidervorm | Rond |
| Gewicht | 30 kg, 45 kg, 65, 110, 180, 265, 355 |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Kabelbreedte circa | 7.3 |
| Kabel dwarswaterdicht | Nee |
| Kabelhoogte circa | 7.3 |
| Kleur | Blauw, Bruin, Grijs, Groen-geel, Zwart |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Litze | Nee |
| Loodmantel | Nee |
| Mantelkleur | Blauw, Bruin, Grijs, Overig, Zwart |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | 90 |
| Met aardgeleider | Nee |
| Met knaagdierbescherming | Nee |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 29.2 |
| Nom. geleiderdoorsnede | 2.5mm², 4mm², 6mm², 10mm², 16mm², 25mm², 35mm² |
| Nom. spanning U | 750 |
| Nom. spanning U0 | 450 |
| Oliebestendig volgens EN 60811-404 | Nee |
| Oppervlakte geleider | Blank, Vertind |
| Rookarm volgens EN 61034-2 | Nee |
| Rookarm volgens IEC 61034-2 | Nee |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | Nee |
| Streng diameter | 0.26, 0.31, 0.41 |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 |
| Toegestane kabelbuitentemperatuur tijdens montage/handling | -5 |
| Verwerking in aarde/ondergrond | Nee |
| Vochtbarrière | Geen |
